Système de conditionneurs de signal modulaire

Série 04 Instrumentation électronique modulaire

Le signal provenant d’accéléromètres piézoélectriques se présente sous la forme d’une quantité de charge électrique, il est l’image de la grandeur dynamique mécanique appliquée aux capteurs. Un traitement du signal est nécessaire pour en déduire des informations particulières. Les accéléromètres IEPE très largement utilisés intègrent un convertisseur QVC pour transformer le signal charge électrique en une tension électrique avant la transmission du signal. Quand le signal est de forte amplitude une instrumentation minimale peut être seulement requise pour interfacer avec l’accéléromètre. Cependant dans certains cas il est nécessaire d’amplifier le signal avec un amplificateur de tension.

Les accéléromètres IEPE ne conviennent pas à certaines applications et des accéléromètres à sortie charge sont alors utilisés. Les accéléromètres  sortie charge peuvent résister à des températures élevées, ils sont généralement aussi plus robustes mais avec l’inconvénient d’exiger une instrumentation supplémentaire. Les modules DJB de la série 04 proposent une gamme relativement complète d’instruments et de fonctions couvrant la plupart des applications, ces modules sont intégrés dans des boîtiers adaptés aux nombres de modules avec alimentations intégrées.

La série 04 comportent des modules de traitement et de conditionnement des signaux provenant d’accéléromètres. Ces signaux peuvent aussi être exploités sur des systèmes extérieurs de traitement. Les signaux (accélération vibratoire) provenant d’accéléromètres peuvent être convertis en vitesse et déplacement vibratoires grâce à des modules analogiques haute precision.

Modular Converters

Model Image Description
Modular Converter

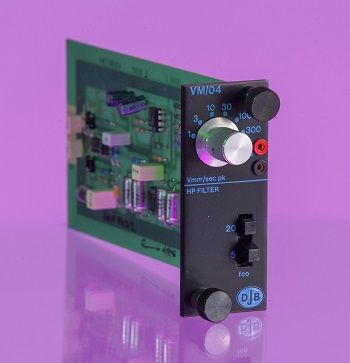

VM/04 Vm04 Web Acceleration/Velocity Converter

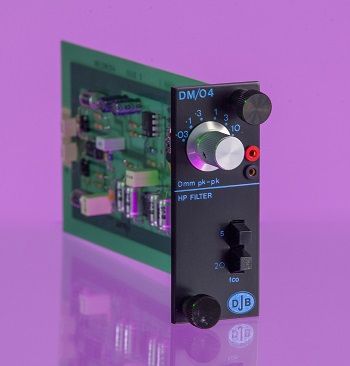

DM/04 Dm04 Web Acceleration/Displacement Converter

Boîtiers et racks pour loger les modules

Boîtiers PC/04

l existe des boîtiers pour loger jusqu’à 4 modules de largeur simple, ils incluent l’alimentation, les connecteurs d’entrées, sorties, le câblage inter modules si nécessaire pour réaliser à la demande et avec beaucoup de flexibilité une grande variété de systèmes spécifiques et complexes d’instrumentation. Ces systèmes clé en mains ainsi réalisés à partir de modules à fonction unique sont optimisés au plus juste coût en évitant la fourniture de toutes fonctions superflues.




Une attention toute particulière est apportée à la protection et à l’isolation électrique des modules pour limiter au maximum les interférences dues au mode commun par exemple.

Fiche technique PC/04
